PX 346

Технические характеристики гидрораспределителя РХ 346

Конструкция

Гидравлический распределитель PX-346 представляет собой секционный распределитель с ручным управлением. В производстве распределителей существуют варианты с параллельным и последовательным распределением рабочей жидкости. Могут встраиваться в пакет до 11 секций.

Установка

Распределитель прикрепляется к месту монтажа 4 (четырьмя) болтами М8. На распределителях с буквами "Ж" все присоединительные отверстия имеют резьбу М18х1,5, с буквами "К" - на крышках резьба М27х2, на секциях - М22х1,5.

Обозначение гидрораспределителя:

РХ 346-4/Бн1/C1/C1/3/M

означает распределитель гидравлический тип РХ 346 начальное значение «4» (табл. 1), раздел однонаправленный «БН» (табл. 2) с центрирующим плунжера «1» (табл. 3), две секции двунаправленные "С" (таблица 2) с цен-трирующим плунжера «1» (табл. 3)и боковую крышку код «3» (табл. 4). Все присоединительные отверстия c метрической резьбой колонка "М" (Табл. 1, 2, 4).

РХ 346 - 1/К 8/К 8/К 8/К 8/К 8/1/6/Y

означает распределитель гидравлический тип РХ 346 с начального распределения с крышкой«1» (табл. 2), пять разделов двойной номер «К» (таб-лица 2) с центрирующим плунжера код «8» (табл. 3) и оконча-ние «1» (табл. 4). Все присоединительные отверстия с резьбой колонке «G» (табл.2, 4) и управления плунжера кодом «Y» (Табл. 5).

 Примечание 1: Для обеспечения параллельно или последовательно распределения рабочей жидкости в сочетании разделов по параллельным или последовательным операциям.

Примечание 2: При комбинированном действии первенство принадлежит секции с параллельным действием, а затем с последовательным.

Распределитель гидравлический РХ 346 работает в 8 различных комбинациях в зависимости от вида назначения секции. Таблица 1, 2, 5.

В таблице 3 предоставлены сведения о центрировании и фиксации плунжера. А в таблице 6 приведены варианты действия рычажных систем.

Табица 1. Напорная секция

Описание секции напорной 346 - PK/1G означает знак 1 и при-соединительные отверстия Р или Т относительно колонки G таблицы 1

Характеристики ?p = f(Q при вязкости 35 мм2/с темп. 50?С).

Табица 2. Секция плунжерная (одна- и двунаправленная)

Пример: РХ-348 Ю1/M означает: секция "Ю" с центрирующим код «1» (табл. 3) с отверстиями А и B - M 18x1, 5

Таблица 3. Метод фиксации и центрирования плунжера.

Таблица 4. Торцевая Секция (сливная).

Примечание 2: Использованная символика «М» или «G» при определении напорной или сливной секции, означает присое-динительные размеры, которые означают размер из соответст-вующей колонки «М» или «G» таблицы 1,2, 4.

При заказе запасных частей если размер дистрибутива другой, и не указан в колонке «М» или «G» таблицы 1,2,4, он считается специализированным, и рассчитывается заблаговременно.

Таблица 5. Управление плунжера

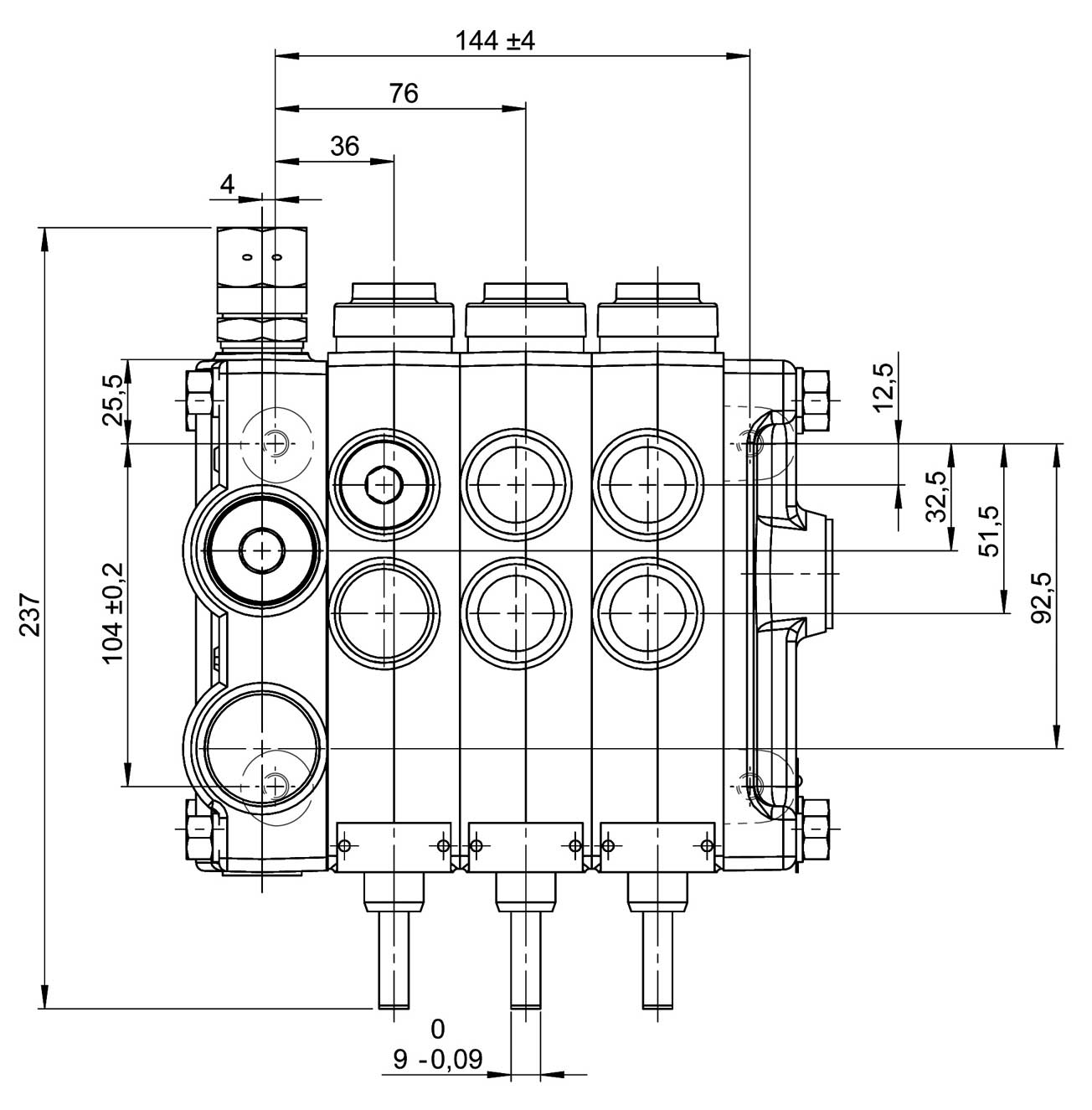

Сборочный чертёж

1 – Соединительные элементы (шпилька, шайба, гайка).
2 – Напорная Секция.
3, 4 – Рабочая Секция (реверс).
5 – Торцевая Секция (сливная).
